对某结构进行应变测量，测点的应变片布置如题图，应变片电阻值R1=R2=R3=R4=120Ω，电阻应变片的灵敏度系数k1=k2=k3=k4=2,测点变形后分别为R'1,R'2,R'3,R'4,且R'1=R'3=120.072Ω,R'2=R'4=119.928Ω。

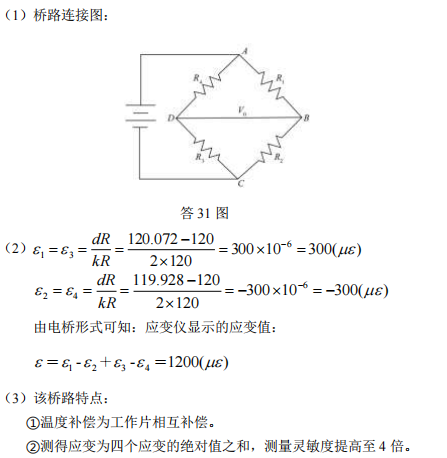

问：(1)画出桥路连接图。
(2)应变仪显示的应变值ε为多少？(3)该测量桥路的特点。
高老师2年前 (2024-03-27)建筑结构试验(02448)14
对某结构进行应变测量，测点的应变片布置如题图，应变片电阻值R1=R2=R3=R4=120Ω，电阻应变片的灵敏度系数k1=k2=k3=k4=2,测点变形后分别为R'1,R'2,R'3,R'4,且R'1=R'3=120.072Ω,R'2=R'4=119.928Ω。
问：(1)画出桥路连接图。
(2)应变仪显示的应变值ε为多少？(3)该测量桥路的特点。
