按题33表所列的逻辑关系绘制双代号网络图，标出关键线路并计算工期。
按题33表所列的逻辑关系绘制双代号网络图，标出关键线路并计算工期。
【解】

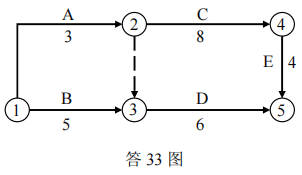

双代号网络图绘制如下：（逻辑关系正确 3 分，节点编号正确 3 分，箭线、 时间正确 3 分，共 9 分）
（2）关键线路为 A →C →E。
（3）工期 T=3+8+4=15（d）。
