如题31图所示一阶梯形钢筋混凝土圆柱，其受力情况、杆件长皮与截面尺寸等信息如图（不计钢筋混凝土柱自重），试求柱的最大工作应力。
如题31图所示一阶梯形钢筋混凝土圆柱，其受力情况、杆件长皮与截面尺寸等信息如图（不计钢筋混凝土柱自重），试求柱的最大工作应力。

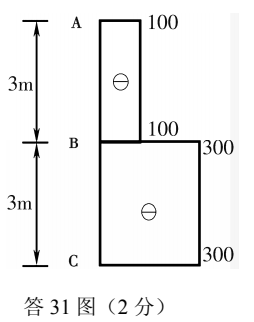

（1）做轴力图（答31图），求轴力在圆柱的分布，NAB＝-100kN（压）。NBC＝-300kN（压）
（2）计算AB段杆件应力：
（3）及计算BC段应力：
（4）BC段为危险截面，最大压应力为1.89MPa
