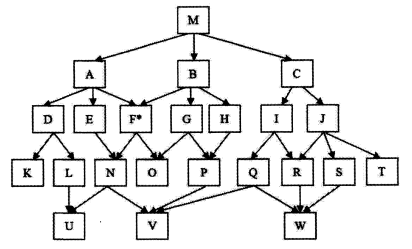

图为某一软件系统的模块结构图，已知模块F*有一个判断，它影响了模块N、V。要求：

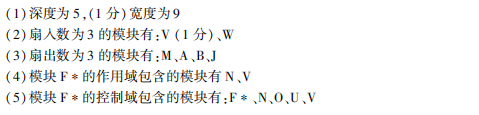

(1)给出该系统模块结构图的深度和宽度。
(2)给出图中所有扇入数为3的模块。
(3)给出图中所有扇出数为3的模块。
(4)给出模块F*的作用域包含的模块。
(5)给出模块F*的控制域包含的模块。
高老师2年前 (2024-03-26)软件工程(02333)15
图为某一软件系统的模块结构图，已知模块F*有一个判断，它影响了模块N、V。要求：
(1)给出该系统模块结构图的深度和宽度。
(2)给出图中所有扇入数为3的模块。
(3)给出图中所有扇出数为3的模块。
(4)给出模块F*的作用域包含的模块。
(5)给出模块F*的控制域包含的模块。
